Kontrol Pintu Kantor

 [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar teori

4. Percobaan

5.Download

1. Tujuan [Kembali]

a. Memahami fungsi dari sensor suhu dan  PIR sensor

 b. Mengetahui prinsip kerja  sensor suhu dan PIR sensor

2. Alat dan bahan [Kembali]

   a. Sensor PIR

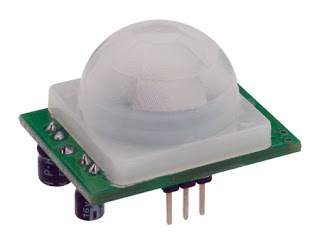

Bagian Sensor PIR

1. Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
2. Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
3. Regulator 3VDC : Penstabil tegangan menjadi 3V DC
4. Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
5. DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
6. Output Digital : Output digital sensor
7. Ground : Hubungkan dengan ground (GND)
8. BISS0001 : IC Sensor PIR
9. Pengatur Jumper : Untuk mengatur output dari pin digital.

    b. Sensor Suhu

                    Thermostat adalah jenis Sensor suhu Kontak (Contact Temperature Sensor) yang menggunakan prinsip Electro-Mechanical. Thermostat pada dasarnya terdiri dari dua jenis logam yang berbeda seperti Nikel, Tembaga, Tungsten atau aluminium. Dua Jenis Logam tersebut kemudian ditempel sehingga membentuk Bi-Metallic strip. Bi-Metallic Strip tersebut akan bengkok jika mendapatkan suhu tertentu sehingga bergerak memutuskan atau menyambungkan sirkuit  (ON/OFF).

    c. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listri



    d. Transistor

                Pada jenis transistor bipolar, ada 2 type berdasarkan polaritasnya yaitu NPN dan PNP. Kedua type ini berlawanan arah, sangat berbeda baik itu desain internal maupun alokasi tegangan. Jika kamu ingin oprek amplifier misalnya, maka apabila ingin mengganti dengan transistor yang lain maka polaritasnya harus sama dulu NPN, atau PNP



    e. Resistor

              Empat buah cincin berwarna dipergunakan untuk menyatakan nilai tahanan sebuah resistor tetap. Cincin ini ditempatkan saling dekat di salah satu ujung badan resistor. Warna tiap-tiap cincin mempresentasikan sebuah bilangan Disamping empat buah cincin tersebut terdapat lagi sebuah cincin pada bagian ujung resistor yang mempresentasikan toleransi

       Cincin 1 orange berarti: 3

      Cincin 2 orange berarti: 3

      Cincin 3 putih berarti: 9

      Cincin 4 hitam berarti pengalinya 100 = 1

      Cincin 5 coklat berarti toleransinya = 1%

Maka nilai resistor tersebut adalah = 339 x 1 = 339 ± 3,39 Ohm

Atau berkisar antara: 335,61 ÷ 442,39 Ohm.

    f. OP- Amp

                Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

    g. Ground

Grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting.

    h. Power ssupply

Power suplly merupakan komponen listrik  yang memberikan  energi listrik kepada rangkaian listrik yang kita buat



3. Dasar teori [Kembali]

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.

Gambar 3. Passive Infra Red

Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

Sensor PIR terdiri dari beberapa bagian yaitu :

1. Fresnel Lens

Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

2. IR Filter

IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

3. Pyroelectric Sensor

Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

3.2a. Grafik Respon Pir

1. Respon terhadap arah, jarak, dan kecepatan

Gambar 3.2a. Grafik Pir terhadap arah , jarak, dan kecepatan

Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

3.2b. Respon terhadap suhu

Gambar 3.2b. Grafik PIR terhadap suhu

Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR

Jenis-jenis Sensor Suhu (Temperature Sensors)

Saat ini, terdapat banyak jenis Sensor Suhu dengan karakteristik yang berbeda-beda sesuai dengan aplikasinya. Berikut ini beberapa jenis Sensor Suhu yang sering ditemukan dalam rangkaian elektronika ataupun peralatan listrik beserta penjelasan singkatnya :

1. Termostat (Thermostat)

Thermostat adalah jenis Sensor suhu Kontak (Contact Temperature Sensor) yang menggunakan prinsip Electro-Mechanical. Thermostat pada dasarnya terdiri dari dua jenis logam yang berbeda seperti Nikel, Tembaga, Tungsten atau aluminium. Dua Jenis Logam tersebut kemudian ditempel sehingga membentuk Bi-Metallic strip. Bi-Metallic Strip tersebut akan bengkok jika mendapatkan suhu tertentu sehingga bergerak memutuskan atau menyambungkan sirkuit  (ON/OFF).

Thermostat sering digunakan pada peralatan listrik seperti Oven, Seterika dan Water Heater.

2. Thermistor

Thermistor adalah komponen elektronika yang nilai resistansinya dipengaruhi oleh Suhu. Thermistor yang merupakan singkatan dari Thermal Resistor ini pada dasarnya terdiri dari 2 jenis yaitu PTC (Positive Temperature Coefficient) yang nilai resistansinya akan meningkat tinggi ketika suhunya tinggi dan NTC (Negative Temperature Coefficient) yang nilai resistansinya menurun ketika suhunya meningkat tinggi.

Thermistor yang dapat mengubah energi listrik menjadi hambatan ini terbuat dari bahan keramik semikonduktor seperti Kobalt, Mangan atau Nikel Oksida yang dilapisi dengan kaca.

Keuntungan dari Thermistor adalah sebagai berikut :

• Memiliki Respon yang cepat atas perubahan suhu.
• Lebih murah dibanding dengan Sensor Suhu jenis RTD (Resistive Temperature Detector).
• Rentang atau Range nilai resistansi yang luas berkisar dari 2.000 Ohm hingga 10.000 Ohm.
• Memiliki sensitivitas suhu yang tinggi.

Thermistor (PTC/NTC) banyak diaplikasikan kedalam peralatan Elektronika seperti Voltage Regulator, sensor suhu kulkas, pendeteksi kebakaran, Sensor suhu pada Otomotif, Sensor suhu pada Komputer, sensor untuk memantau pengisian ulang Baterai pada ponsel, kamera dan Laptop.
Baca juga : Pengertian Thermistor dan Karakteristiknya

3. Resistive Temperature Detector (RTD)

Resistive Temperature Detector atau disingkat dengan RTD memiliki fungsi yang sama dengan Thermistor jenis PTC yaitu dapat mengubah energi listrik menjadi hambatan listrik yang sebanding dengan perubahan suhu. Namun Resistive Temperature Detector (RTD) lebih presisi dan memiliki keakurasian yang lebih tinggi jika dibanding dengan Thermistor PTC. Resistive Temperature Detector  pada umumnya terbuat dari bahan Platinum sehingga disebut juga dengan Platinum Resistance Thermometer (PRT).

Keuntungan dari Resistive Temperature Detector (RTD)

• Rentang suhu yang luas yaitu dapat beroperasi di suhu -200⁰C hingga +650⁰C.
• Lebih linier jika dibanding dengan Thermistor dan Thermocouple
• Lebih presisi, akurasi dan stabil.

4. Thermocouple (Termokopel)

Thermocouple adalah salah satu jenis sensor suhu yang paling sering digunakan, hal ini dikarenakan rentang suhu operasional Thermocouple yang luas yaitu berkisar -200°C hingga lebih dari 2000°C dengan harga yang relatif rendah. Thermocouple pada dasarnya adalah sensor suhu Thermo-Electric yang terdiri dari dua persimpangan (junction) logam yang berbeda. Salah satu Logam di Thermocouple dijaga di suhu yang tetap (konstan) yang berfungsi sebagai junction referensi sedangkan satunya lagi dikenakan suhu panas yang akan dideteksi. Dengan adanya perbedaan suhu di dua persimpangan tersebut,  rangkaian akan menghasilkan tegangan listrik tertentu yang nilainya sebanding dengan suhu sumber panas.

Keuntungan Thermocouple adalah sebagai berikut :

• Memiliki rentang suhu yang luas
• Tahan terhadap goncangan dan getaran
• Memberikan respon langsung terhadap perubahan suhu.

Selain jenis-jenis Sensor suhu diatas, Sensor Suhu atau Temperature Sensor juga dapat dibedakan menjadi dua jenis utama berdasarkan Hubungan fisik Sensor suhu dengan Obyek yang akan dirasakan suhunya. Berikut ini adalah 2 jenis utama tersebut.

.

grafik sensor suhu

4. Percobaan [Kembali]

gambar rangkaian kontrol pintu kantor

video Rangkaian kontrol pintu kantor

    prinsip Kerja :

    ketika sensor menerima suhu diatas 39, maka sensor akan aktif. dengan logika bernilai 1.lalu sensor akan mengalirkan arus melalui kaki out dengan besar tegangan kurang lebih +5V dan diteruskan ke op amp lalu menuju resistor dimana arus setelah resistor menjadi +0,87V diteruskan ke kaki base transisistor lalu ke kaki emitor dan ke ground.dengan tenganagan tersebut sudah cukup untuk mengaktifkan transisstor dimana transistor aktif pada tegangan minimal 0,6-0,7V sehingga transisitor aktif. Karena transisitor aktif maka arus mengalir dari power suplay menuju relay,kek kai colektor,kek kaki emitor dan ke ground. Hal tersebut mengakibatkan relay aktif dan switch berpindah ke kiri.sehingga terbentuk loop dan arus power suplay mengalir ke motor sehingga motor aktif. menandakan sensor mendeteksi adanya suhu tinggi.
